科技成果基本信息
| 委托机构 | 西安理工大学 |
| 技术经理人 | 宝鸡高新区生产力促进中心 |
| 科技成果持有方 | 西安理工大学 |
| 成果名称 | 用于焊接钛-管线钢复合板过渡层的焊接方法 |
| 成果简介 | 专利号：CN201310525903.7 用于焊接钛-管线钢复合板过渡层的焊接材料及焊接方法，包括近钛层焊接材料和近钢层焊接材料，近钛层焊接材料由以下组分组成：Ni52-58%，C≤0.04%，N≤0.007%，O≤0.035%，H≤0.001%，余量为Ti；近钢层焊接材料由以下组分组成：Mn3.15-3.35%，Cr18-27%，Cu0.01-0.015%，Ti0.35-0.55%，Co0.03-0.04%，Nb1.8-2.0%，Ta0.2-0.6%，C≤0.02%，Si≤0.025%，P≤0.002%，S≤0.002%，Fe≤0.75%，余量为Ni。本发明实现钛-管线钢复合板的熔焊对接，且焊接接头具有优良的强韧性，焊接效率高。 |
| 成果所属领域 | |

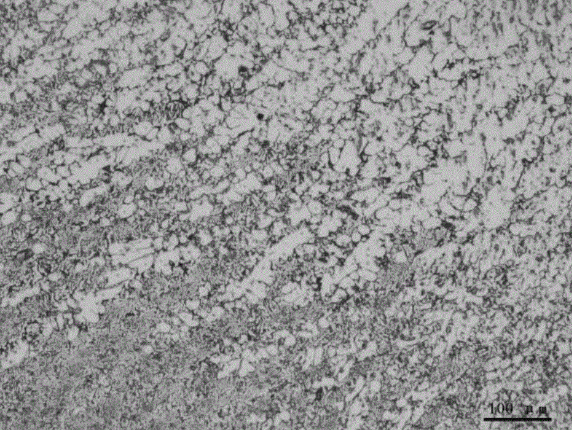

| 技术方案 | 专利号：CN201310525903.7 用于焊接钛-管线钢复合板过渡层的焊接材料及焊接方法，包括近钛层焊接材料和近钢层焊接材料，近钛层焊接材料由以下组分组成：Ni52-58%，C≤0.04%，N≤0.007%，O≤0.035%，H≤0.001%，余量为Ti；近钢层焊接材料由以下组分组成：Mn3.15-3.35%，Cr18-27%，Cu0.01-0.015%，Ti0.35-0.55%，Co0.03-0.04%，Nb1.8-2.0%，Ta0.2-0.6%，C≤0.02%，Si≤0.025%，P≤0.002%，S≤0.002%，Fe≤0.75%，余量为Ni。本发明实现钛-管线钢复合板的熔焊对接，且焊接接头具有优良的强韧性，焊接效率高。
|
| 可量化指标 | |
| 对比技术 | |
| 成果创新点 | |
| 应用前景 | |
| 成果阶段 | |
| 经济效益 | |
| 商业模式 | |
| 技术转移方式 | 联系电话：0917-3902201 |
| 预期交易额 | |
| 备注 |
