专利号：CN201510727120.6

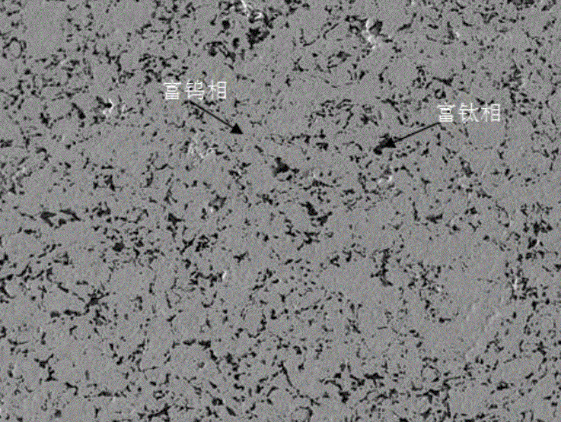

本发明公开了一种低富钛相钨钛合金的制备方法，将球磨钨粉和少量未球磨的钨粉混合得到混合钨粉，然后将混合钨粉与氢化钛粉末混匀压制成生坯，将生坯用高温防氧化涂料进行包覆，最后在气氛保护下烧结后快速冷却，得到低富钛相含量的钨钛合金。本发明低富钛相钨钛合金的制备方法，通过烧结后的快速冷却避免慢速冷却过程中单一的β相分解为富钛相，从而提供一种低富钛相晶粒细小的钨钛合金的制备方法。本发明方法制备的合金晶粒尺寸为0.67μm，富钛相所占比例仅为9.7％，组织均匀，同时致密度也有所提高，均大于95％，为低富钛相的钨钛合金的制备提供了一种新方法。
